实现原理

• 在公网上购买一台带有公网IP的服务器，其上部署FRP服务器
• 在树莓派上部署FRP客户端，与公网服务器上的FRP服务程序建立内网穿透连接
• 任意能够访问互联网的设备访问公网服务器，公网服务器通过内网穿透连接将访问内容转发到树莓派


实现步骤

🔧1. 公网服务器搭建FRP服务器

• 下载FRP程序,注意此处选择平台和操作系统对应的版本，我使用的是x86_64位Linux系统

wget https://github.com/fatedier/frp/releases/download/v0.49.0/frp_0.49.0_linux_amd64.tar.gz

• 解压FRP程序

tar -zxvf frp_0.49.0_linux_amd64.tar.gz

• 将FRP 服务器相关的文件移动到/usr/local/frp文件夹

mkdir /usr/local/frp
mv frp_0.49.0_linux_amd64/frps* /usr/local/frp/

• 修改FRP 服务器配置文件frps.ini，并添加以下内容

[common]
bind_addr = 0.0.0.0
bind_port = 7000

dashboard_addr = 0.0.0.0
dashboard_port = 7500
dashboard_user = username
dashboard_pwd = password

authentication_method = token
authenticate_heartbeats = false
token = tokentobeused

• FRP设置开机启动
• 添加Systemd服务文件

vim /etc/systemd/system/frps.service

• 服务文件中增加以下内容

[Unit]
Description=frps daemon
After=syslog.target network.target
Wants=network.target

[Service]
Type=simple
ExecStart=/usr/local/frp/frps -c /usr/local/frp/frps.ini
Restart= always
RestartSec=1min

[Install]
WantedBy=multi-user.target

• 启动FRP服务器程序

sudo systemctl start frps

• 设置FRP服务器程序开机启动

sudo systemctl enable frps

• 查看FRP服务器程序运行状态

sudo systemctl status frps

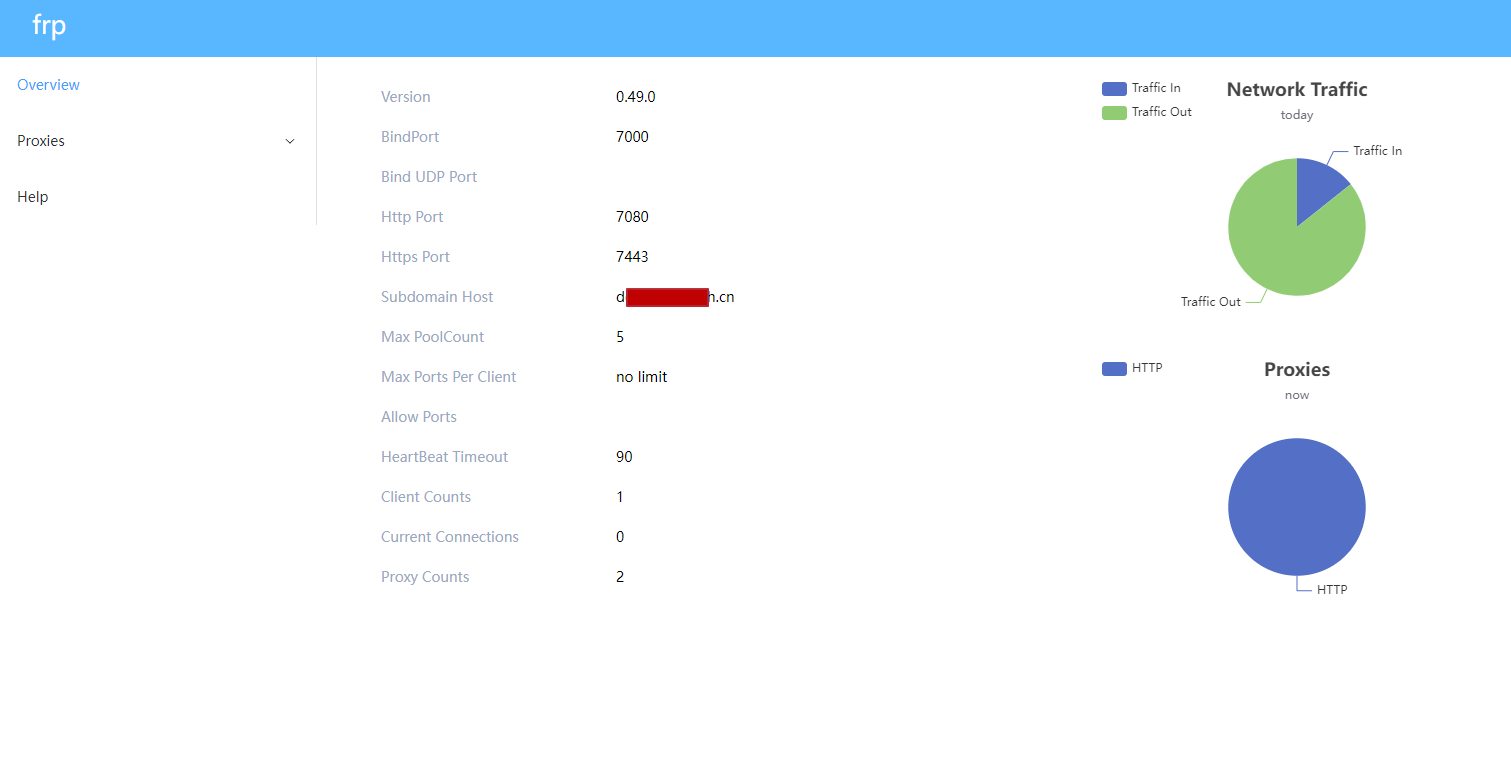

⌨️登录IP:7500端口号，可以查看FRPS的控制面板状态

🔧2. 树莓派搭建FRP客户端

• 下载FRP程序,注意此处选择平台和操作系统对应的版本，💡树莓派使用的是arm+linux

wget https://github.com/fatedier/frp/releases/download/v0.49.0/frp_0.49.0_linux_arm.tar.gz

• 解压FRP程序

tar -zxvf frp_0.49.0_linux_arm.tar.gz

• 将FRP 客户端相关的文件移动到/usr/local/frp文件夹,💡注意是与frpc相关的文件

mkdir /usr/local/frp
mv frp_0.49.0_linux_arm/frpc* /usr/local/frp/

• 修改FRP 服务器配置文件frpc.ini，并添加以下内容

[common]
server_addr = 43.138.xx,yy
server_port = 7000
token = tokentobeused

[ssh]
type = tcp
local_ip = 127.0.0.1
local_port = 22
remote_port = 7022

💡 注意server_addr 要填写FRPS使用的公网IP地址
💡 server_port要与服务器端设置的bind_port保持一致
💡 token 客户端和服务器要保持一致，作为绑定密码
🚪 此处开放了一个SSH连接，访问时使用服务器IP+端口7022，就可访问到树莓派的SSH端口22

• FRP设置开机启动
• 添加Systemd服务文件frpc

sudo nano /etc/systemd/system/frpc.service

• 服务文件中增加以下内容

[Unit]
Description=frpc daemon
After=syslog.target network.target
Wants=network.target

[Service]
Type=simple
ExecStart=/usr/local/frp/frpc -c /usr/local/frp/frpc.ini
Restart= always
RestartSec=1min

[Install]
WantedBy=multi-user.target

• 启动FRP服务器程序

sudo systemctl start frpc

• 设置FRP服务器程序开机启动

sudo systemctl enable frpc

• 查看FRP服务器程序运行状态

sudo systemctl status frpc

🛠️3. 远程连接测试

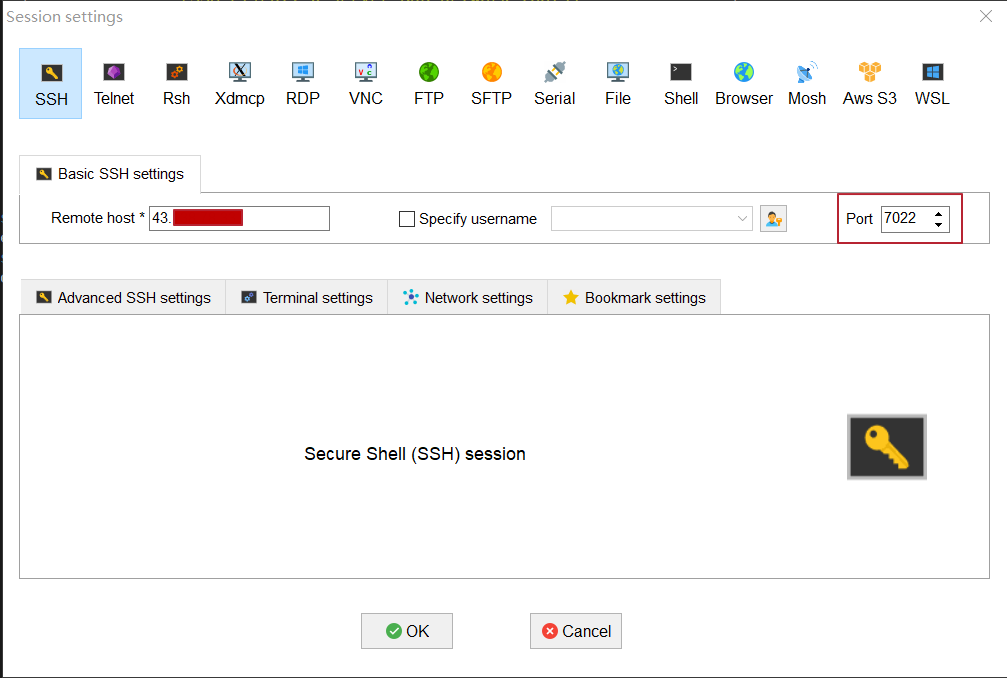

💻Remote host中填入FRP服务器的IP地址，端口填入7022，则可以远程访问树莓派的SSH 22端口

💡如果在购买的域名解析中将对应的域名解析到了FRP服务器的IP地址，则Remote host也可填入对应的域名

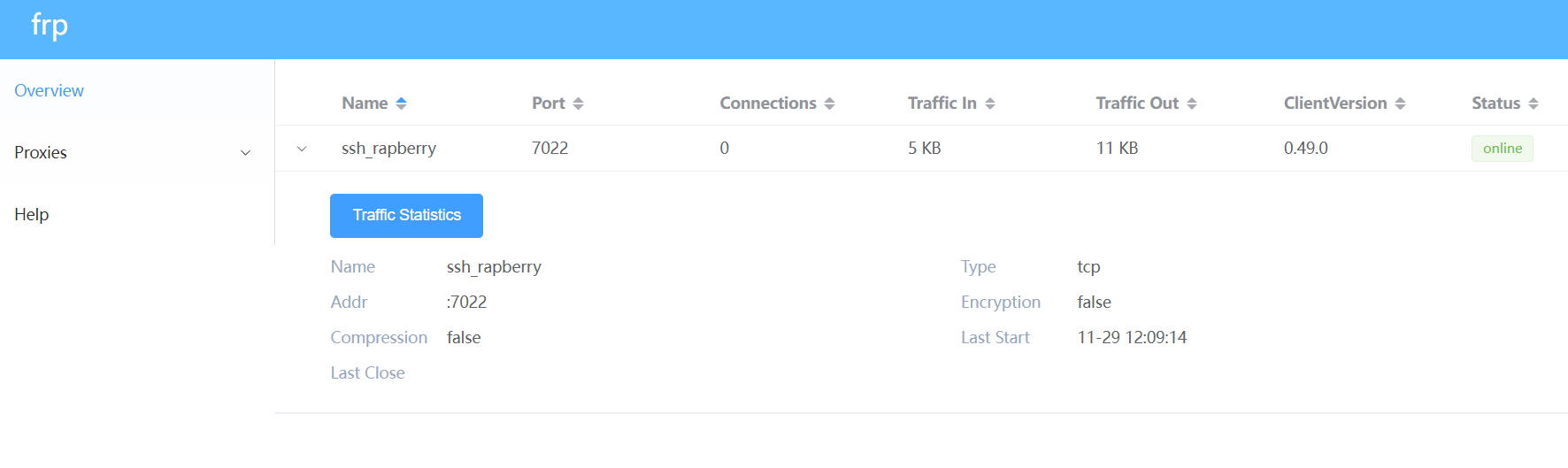

📏在FRP服务器管理面板中，可以看到对应的连接情况

⚠️FRPS 使用到的所有端口，注意在防火墙中放行⚠️

💪4. 远程访问Web 服务

经过上面的配置，我们已经能够将普通的TCP 报文进行穿透，实现远程SSH 登录
在本地还有两台设备，分别提供了HTTP Web和HTTPS Web 网页服务，
我们还需要继续配置Web 内网穿透

• 在FRP 服务器端的配置文件frps.ini中添加以下内容

vhost_http_port = 7080
subdomain_host = demo.yourdomain.cn

• subdomain_host 中需填入已经备案的域名，
  且*.demo.yourdomain.cn DNS泛解析已经指向了FRPS服务器IP地址

• 在Nginx 中添加反向代理
  本例使用的是宝塔面板，简化了Nginx的配置
  使用宝塔面板新建两个网站

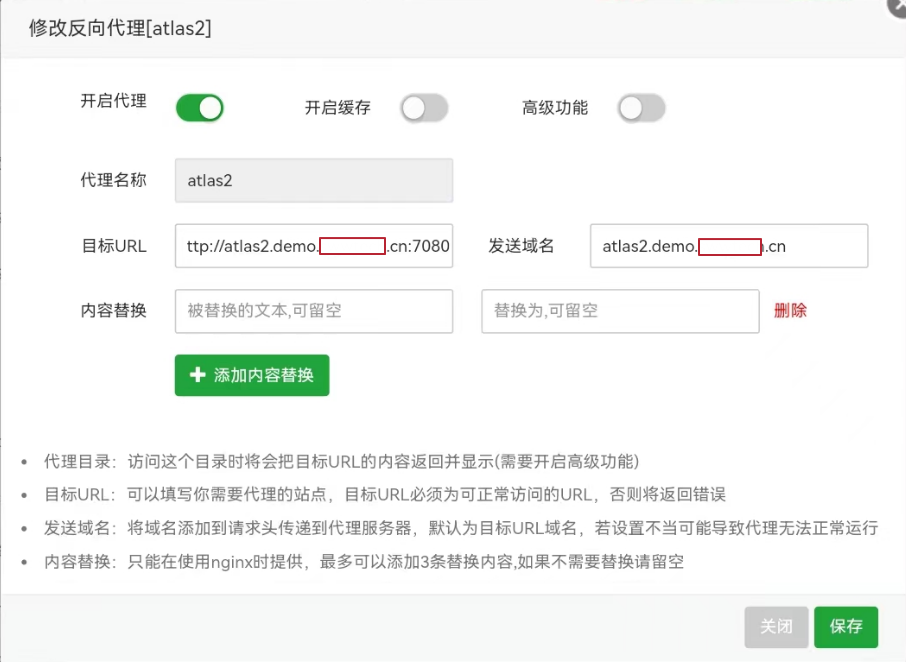

• 网站1，域名设置为 atlas2.demo.yourdomain.cn


  然后添加反向代理


则后续可以使用atlas2.demo.yourdomain.cn 代替访问atlas2.demo.yourdomain.cn：7080，不需要再访问时输入端口号

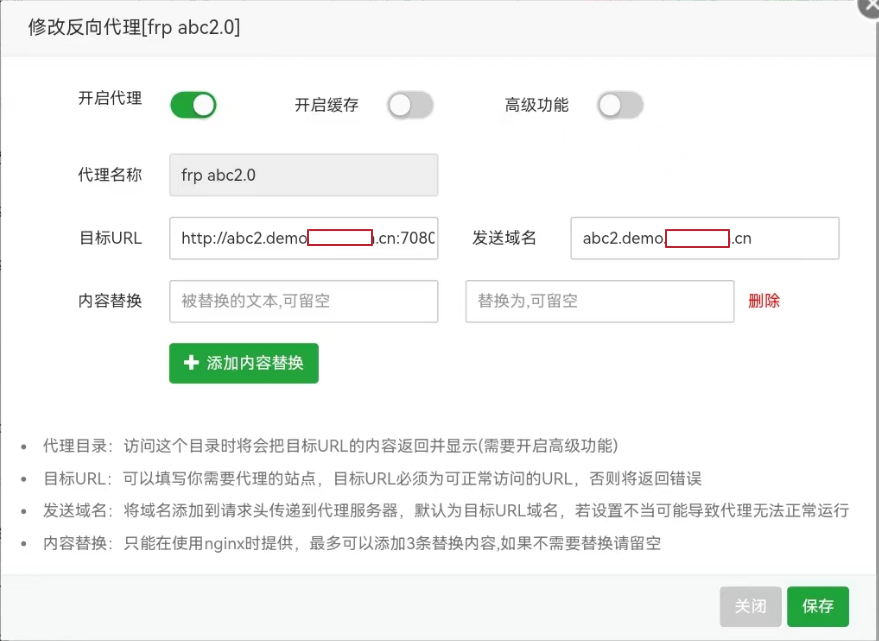

• 网站2，域名设置为 abc2.demo.yourdomain.cn


同样添加反向代理

则后续可以使用abc2.demo.yourdomain.cn 代替访问abc2.demo.yourdomain.cn：7080，不需要再访问时输入端口号

• 在FRP 客户端的配置文件frpc.ini中添加以下内容

[web_abc2]
type = http
local_ip = 192.168.0.10
local_port = 80
subdomain = abc2
use_encryption = true
use_compression = true
http_user = admin
http_pwd = admin

[web_atlas2]
type = http
subdomain = atlas2
plugin = http2https
plugin_local_addr = 192.168.0.11:443
plugin_host_header_rewrite = 192.168.0.11
plugin_header_X-From-Where = frp

• web_abc2 设置代理本地局域网中的192.168.0.10:80 的http web服务， 可以远程使用abc2.demo.yourdomain.cn来访问

• web_atlas2 设置代理本地局域网中的192.168.0.11:443 的https web服务， 可以远程使用atlas2.demo.yourdomain.cn来访问
  配置中使用http2https插件，FRPS和FRPC之间是https通讯， 访问者与FPRS之间是普通的http通讯
