[Raspberry PI CM4] PCIe 扩展板

[Raspberry PI CM4] PCIe 扩展板

选择树莓派CM4 物联网工控主板的原因是该主板将树莓派主控芯片的PCIe接口进行了引出
👉如下图标记13处 - PCIe Gen 2 × 1 接口
树莓派 CM4 PoE 扩展板资源简介

为了增强PCIe 的扩展性,我也同时采购了可扩展4路PCIe Gen2x1 的 PCIe 扩展卡,
树莓派 Pico RTC 扩展板主图
购买链接:https://www.waveshare.net/shop/PCIe-Packet-Switch-4P.htm
模块资料:https://www.waveshare.net/wiki/PCIe-Packet-Switch-4P

特点

  • 板载 4 路 PCIe Gen 2 × 1 扩展口,兼容 PCIe Gen 1 × 1
  • 支持 PCIe 接口 12V 供电,也可通过 12V DC 接口供电
  • 支持树莓派 Compute module 4
  • 采用 ASM1184 主控,免驱动,即插即用
  • 不支持直接接入 PC 主板

注意事项

  • 1:模块在使用在 Compute-Module-4-IO-Board 和 Compute Module 4 PoE 4G Board 两个扩展板上不需要额外供电。
  • 2:模块是不需要任何额外的驱动即可工作,不过使用其他PCIe卡连接时,需要检查是否需要额外驱动。
  • 3:此模块是 PCIe Gen 2 × 1 扩展,速度极限是5Gbps,无论怎么扩展同时间速度不会超过此上限。
  • 4:模块是12V 或 5V 供电,只能二选一,不可以同时供电。
  • 5:每个PCIe接口3.3V电源最大输出电流必须小于1.5A。

但是需要特殊注意的是,经过实测 该扩展卡插在物联网工控主板后,导致树莓派无法正常启动
经过与微雪电子售后沟通,了解到扩展板的3.3V供电与物联网工控主板的PCIe 供电冲突,

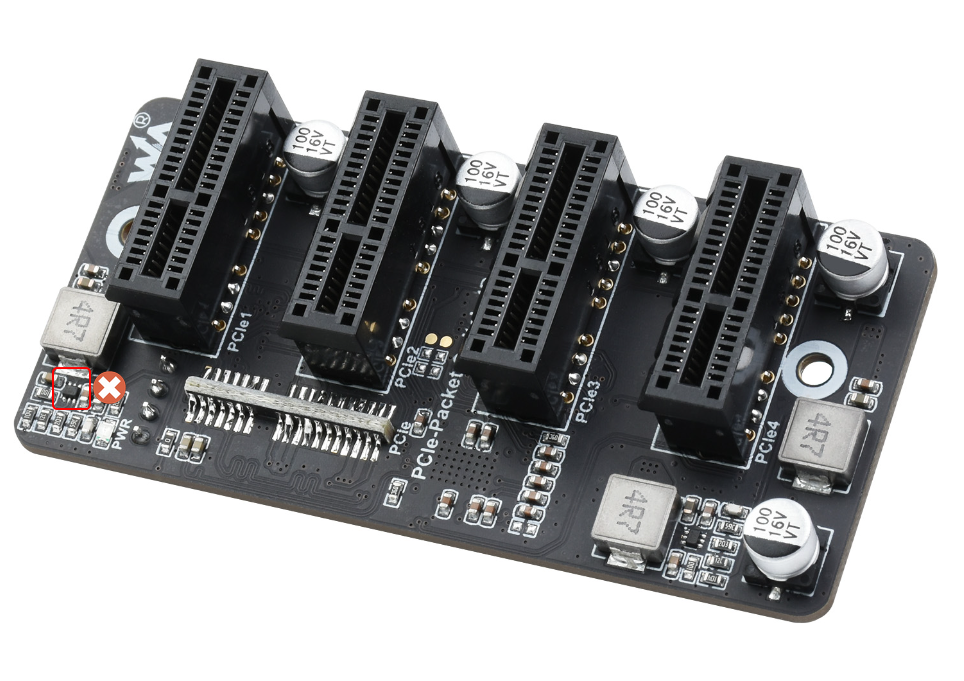

解决方法是将PCIe 扩展卡上的3.3V电源芯片焊接去掉(下图标记处)

安装完成后,使用lspci 查看 PCIe 设备

sww@raspberrypi:~ $ lspci
00:00.0 PCI bridge: Broadcom Inc. and subsidiaries BCM2711 PCIe Bridge (rev 20)
01:00.0 PCI bridge: ASMedia Technology Inc. ASM1184e 4-Port PCIe x1 Gen2 Packet Switch
02:01.0 PCI bridge: ASMedia Technology Inc. ASM1184e 4-Port PCIe x1 Gen2 Packet Switch
02:03.0 PCI bridge: ASMedia Technology Inc. ASM1184e 4-Port PCIe x1 Gen2 Packet Switch
02:05.0 PCI bridge: ASMedia Technology Inc. ASM1184e 4-Port PCIe x1 Gen2 Packet Switch
02:07.0 PCI bridge: ASMedia Technology Inc. ASM1184e 4-Port PCIe x1 Gen2 Packet Switch
